一體化雨量站
一體化雨量站
一、產品概述
YCZ型一體化雨量站產品集成翻斗雨量計、遙測終端機、以及太陽能供電系統于一體，實現雨量采集和數據傳輸一體化。 其中雨量計部分為降水測量一次儀表，其性能符合國家標準GB/T 11832-2002《翻斗式雨量計》和中華人民共和國水利部《降水量觀測規范》相關要求，遙測終端機部分采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺可滿足各種不同水文/水資源及其它應用需求。
本儀器性能靈敏、準確、穩定、可靠，與數采集器或計算機連接可供各種類型的氣象站、水文站、雨量觀測站用于精確測量降水起止時間、累計降水量和降水強度。
二、產品遵循標準：
SL426-2008 水資源監控設備基本技術條件u
SL61-2003 水文自動測報系統技術規范
SZY203-2012 水資源監測設備技術要求
SZY205-2012 水資源監測設備質量檢驗
產品符合規約：
SL651-2014 《水文監測數據通信規約》
SZY206-2016 《水資源監測數據傳輸規約》
三、產品規格
該一體化雨量站采用一個JD-05D型翻斗式雨量計（根據設計可選其他型號），一個10V 3W太陽能板，一個MINI版遙測終端機，以及一塊6AH鋰電池。組裝成一個一體的雨量監測站點。
3.1、大雨強抗風型雨量計的構造:

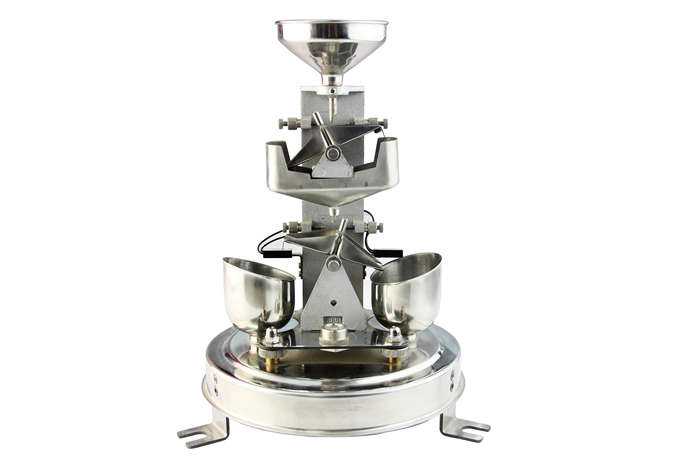

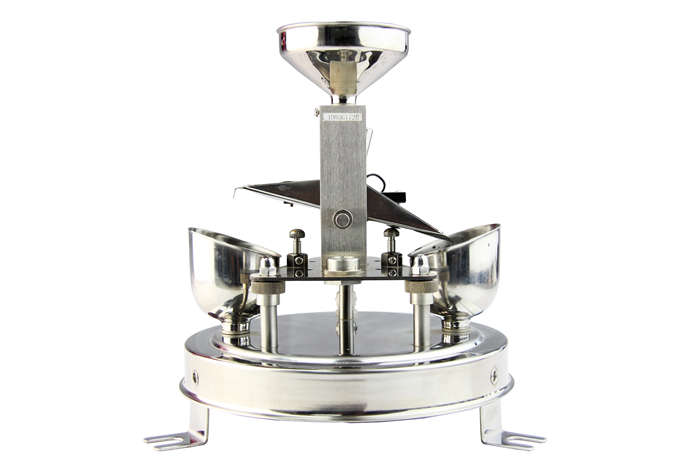

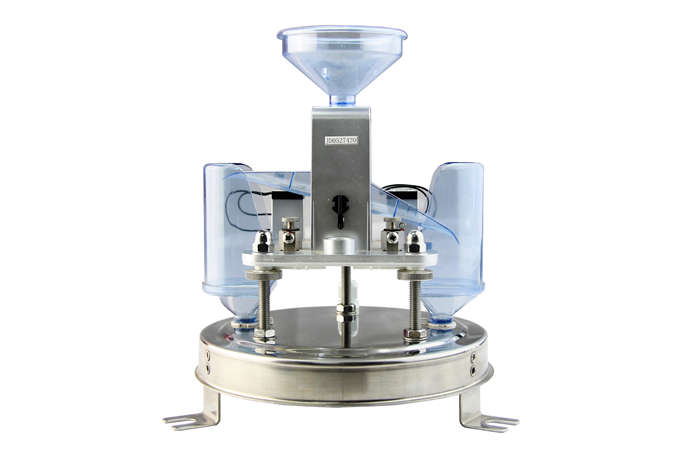

本儀器由直徑為200mm承雨口組件、外筒、底座組件、機芯組件組成。機芯組件安裝在底座組件上，它包括：支架、引水漏斗、翻斗、用于安裝翻斗的前后軸承端子、軸承端子鎖緊螺母、傾角定位調節螺釘、水平泡、調水平螺母、穹頂鎖緊螺母、干簧管、信號輸出端子等。
3.2、大雨強抗風型雨量計技術參數:
承雨口徑：φ200
mm； 刃口銳角：40o～45 o
分 辨 力：0.5mm（其他分辨力定做）
雨強范圍：0.01mm～10mm/min（允許通過最大雨強15mm/min）
準確度等級： ≤±2%
發訊方式：單路干簧管通斷信號輸出
工作環境：環境溫度：-10℃～50℃
相對濕度：<95%(40℃)
儀器尺寸：φ216mm×500mm。
